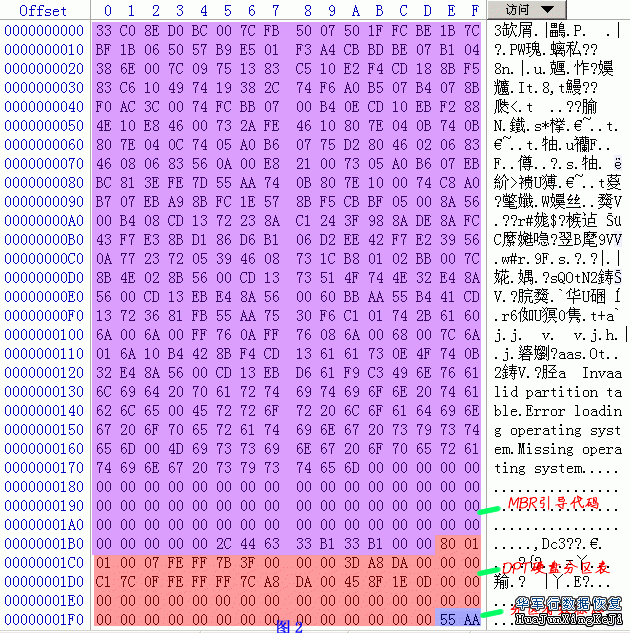

数据恢复之硬盘分区表项的含义

字节偏移

字段长度

值

字段名和定义

0X01BE

1字节

0X80

引导标志（Boot Indicator）:指明该分区是否是活动分区

0X01BF

1字节

0X01

开始磁头（Start Head）

0X01C0

6位

0X01

起始扇区（Start Sector）:只用了0—5位，后面的两位（第6位和第7位）被开始柱面字段所使用

0X01C1

10位

0X00

起始柱面（Start Cylinder）:共占用10位，最大值为1023

0X01C2

1字节

0x07

分区的类型描述（Partition type indicator）:定义了分区类型

0X01C3

1字节

0XFE

结束磁头（End Head）

0X01C5

10位

0XFF

结束扇区（End Sector）:只使用了0-5位，最后两位（第6位和第7位）被结束柱面字段所使用

0X01C6

4字节

0X0000003F

本分区之前使用的扇区数（Sectors preceding partition）:指从该磁盘开始到该分区开始之前的偏移量，以扇区数来表示

0X01CA

4字节

0X01388AFC

分区的总扇区数（Sectors in partition）:指该分区所包含的扇区总数
